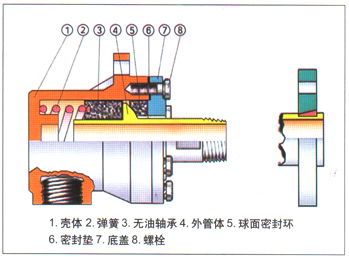

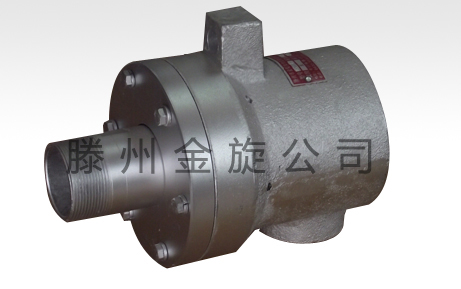

其为Q型系列旋转接头的派生类型，结构更简单、体积更小、重量更轻、密封性能稳定、维护方便，也是同类产品中应用最广泛的一种。其结构为外观体（4）直接接到辊子或烘筒上，为主要的旋转部件，经过精加工的外管体球面，底盖（7）和浸渍碳石墨球面密封环（5）共同组成密封可靠的动密封摩擦副，球面密封环在其壳体（1）内的环形空间中滑动，加之无油轴承（3）与壳体的紧密配合，使旋转接头自由支撑，故对装机精度要求不高，球面密封环磨损后，借助于弹簧（2）的预压力随时得到补偿，补偿时壳体缓缓向后移动，并可通过外管体的刻线观察到密封件的磨损程度，当蒸汽、水或其他介质流经球面密封环和无油轴承时，形成一层很薄的液膜，提供密封和润滑，从而减轻了摩擦和磨损，延长了使用寿命。

订货信息

应包括以下方面：

1.完整的编号—可识别旋转接头型式、结构、规格、尺寸。

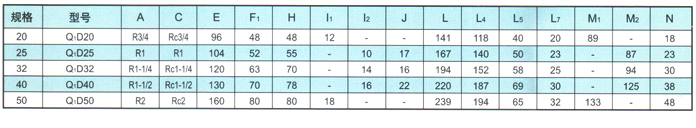

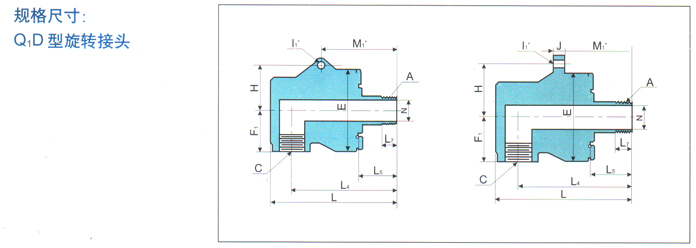

Q1D——球面密封派生结构，单向流通螺纹连接式；

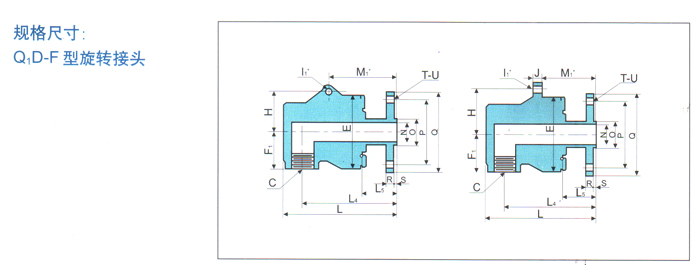

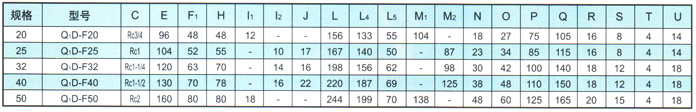

Q1D-F——球面密封派生结构，单向流通法兰连接式。

2.若订购外管或螺纹连接式旋转接头，请注明其轴螺纹的左、右旋向。

3.旋转接头的使用必须配用金属软管

4.订购时，应根据应用情况，配备一定数量的易损件——球面密封环。

5.特殊要求请注明。
